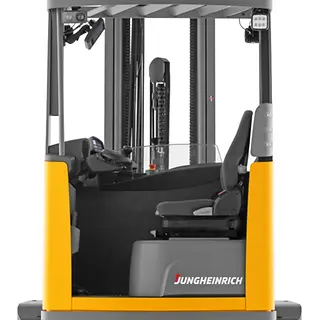

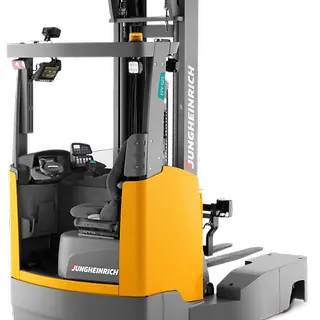

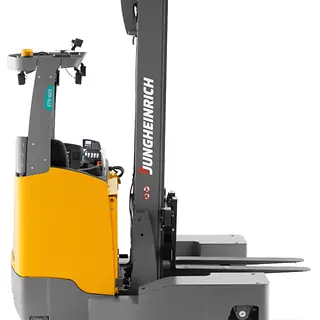

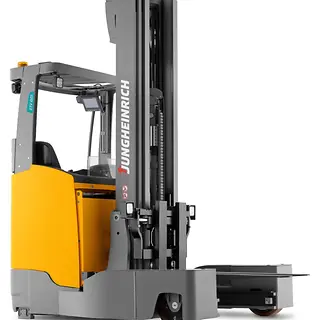

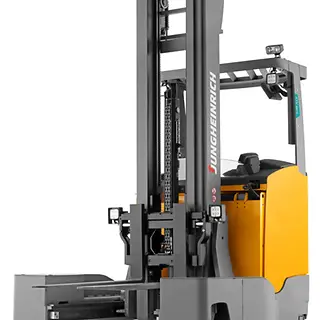

ETV Q20 / Q25

4250 - 10700 mm
2000 - 2500 kg

Direction à commande électronique sur toutes les roues
Indication du sens de marche et sélection facile du programme
Précision de direction élevée pour un transport sûr
Caméra de recul pour une visibilité parfaite en marche arrière en cas de conduite transversale (en option)

Chariot à mât rétractable 2 - 2,5 tonnes

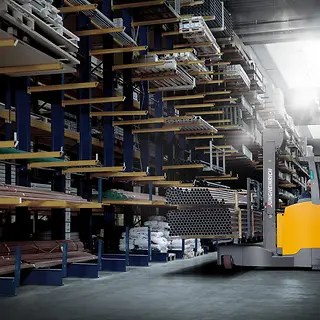

Nos chariots multidirectionnels à mât rétractable maniables et polyvalents ETV Q peuvent être parfaitement utilisés partout où des marchandises longues doivent être transportées dans des allées étroites et levées à de grandes hauteurs. La direction électrique toutes roues permet un transport particulièrement peu encombrant de charges d’une longueur jusqu'à 8 mètres. La direction à 360° pour un rayon de braquage minimal et des changements de direction aussi rapides que possible assure, en plus de cinq modes de direction disponibles, une conduite extrêmement efficace et sûre du chariot. De la conduite normale modifiée à la conduite transversale et parallèle en passant par la rotation sur place, tout est possible. Et tout est préprogrammé - une simple touche sur le panneau de commande suffit, et le chariot se déplace dans le mode souhaité. Une manipulation simple et intuitive, une visibilité remarquable, une efficacité énergétique élevée et divers systèmes d’assistance font des ETV de la série Q des assistants de pointe en toute circonstance.

Lithium-ions

Technologie lithium-ion

La technologie lithium-ion révolutionne l'intralogistique et il existe de nombreuses raisons de choisir les solutions lithium-ion de Jungheinrich. En tant que fournisseur leader de lithium-ion, nous vous permettons de bénéficier facilement de cette technologie avancée.

Caractéristiques

Mât à haute performance

Un maximum de sécurité et une exploitation efficace de l'entrepôt jusqu'à des hauteurs importantes.
Hauteurs de levée jusqu’à 10 700 mm.
Faibles hauteurs de passage pour de grandes hauteurs de levée.
Profils de mât étirés à froid pour une longévité exceptionnelle.
Capacités de charge résiduelles élevées jusqu'à de grandes hauteurs de levage.
Réduction des oscillations du mât lors du stockage et du déstockage par un amortissement actif des oscillations du mât en option.

Disponible avec la technologie lithium-ions

Disponibilité élevée grâce à des temps de charge extrêmement courts.
Pas de changement de batterie nécessaire.
Réduire les coûts grâce à une durée de vie prolongée et une absence d’entretien.
Pas de salle de charge ni de ventilation nécessaires, car aucune émanation de gaz.

Sécurité accrue

Freinage électrique des trois roues pour des opérations de freinage sûres en conduite transversale.
Caméra de recul en option pour une meilleure visibilité lors de la conduite transversale en marche arrière.
Visibilité optimale sur la charge levée grâce au toit panoramique en option.

Nombreux systèmes d'assistance et options

operationCONTROL mesure en continu le poids de la charge et donne l’alerte par avertissement visuel sur l’écran du cariste et signal sonore dès que la valeur approche la limite de la capacité résiduelle approche.
positionCONTROL avec la fonction Snap permet un gerbage simple et rapide sans qu'il ne soit nécessaire d'appuyer à nouveau sur des touches supplémentaires.
liftNAVIGATION transfère automatiquement les tâches de gerbage depuis le système de gestion WMS.
Opérations de gerbage sûres et efficaces grâce à la caméra positionnée sur la fourche et à l’écran ajustable.

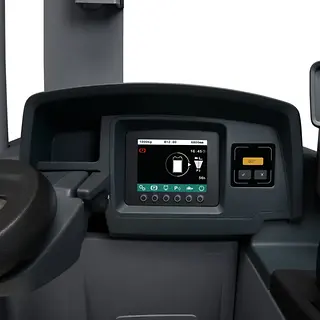

Écran couleur 4 pouces

Indication du sens de traction et de la position de la roue motrice.
Indication du niveau de la batterie avec affichage de la durée d'autonomie restante.
Trois programmes de conduite au choix.
Horamètre et horloge.
Hauteur de levée (en option).
Poids de la charge (en option).

Toutes roues directrices

Cinq programmes de direction pour une utilisation optimale dans la zone d'évolution par pression sur une touche.
« Conduite parallèle », « Conduite en cercle » et « Conduite normale modifiée ».
Inversion pendant le trajet possible à tout moment.
Tenue de cap maximale grâce à la direction indépendante des trois roues.

Positionneur de fourche avec talon de fourche rallongé (en option)

Adaptation optimale à différentes largeurs de charge pour un transport sûr des charges longues.
Simplicité de réglage en appuyant sur un bouton.
Écartement ext. des fourches possible jusqu’à 2 060 mm.
Conception intégrée avec partie motrice courte pour allées étroites.
Trois versions disponibles avec différentes largeurs de châssis.

Levier de commande soloPILOT

Levier de commande pour l’activation de toutes les fonctions hydrauliques, la sélection du sens de marche et le klaxon.
Tous les commandes se situent dans le champ de vision et sont identifiés de façon claire à chacune d'entre elles.
Rendement maximal grâce à l’exécution simultanée de 2 fonctions hydrauliques (levée et sortie du mât par exemple).
Commande confortable des accessoires rapportés supplémentaires, p. ex. d'un positionneur de fourches (option).
Exactitude des manœuvres grâce à un réglage précis de toutes les fonctions.
Position ergonomique grâce à l’accoudoir rembourré.
Levier de commande multiPILOT disponible en option.






Aperçu des modèles

Model	Capacité de charge	Hauteur de levée	La vitesse de conduite	Longueur totale	Tension de la batterie
ETV Q20	2 000 kg	10 700 mm	14 km/h	2 439 mm	48 V
ETV Q25	2 500 kg	10 700 mm	14 km/h	2 511 mm	48 V
